Bramy rolowane NOVOROLL

Rodzaje bram i krat rolowanych

Brama rolowana Th 100

Bramy rolowane TH100 składają się z izolowanych cieplnie aluminiowych powierzchni; lakier bezbarwny lub w kolorze RAL; możliwość zastosowania lameli z otworami świetlnymi.
Powierzchnia standardowa tych bram to powierzchnia aluminiowa, pokryta lakierem bezbarwnym. Maksymalna szerokość bramy: 12000 mm. Istnieje również możliwość, po wcześniejszej konsultacji, pokrycia bramy lakierem kolorowym. Profil wykończeniowy w kolorze naturalnego aluminium.
Lamele aluminiowe 100 mm o konwencjonalnej formie profilu i dwuściennej budowie, izolowane cieplnie, o rdzeniu z pianki poliuretanowej o grubości 23 mm. Wysoka stabilność poprzez technologię bezklejową, która łączy powłokę ze sztywnym tworzywem piankowym.

Bramy TH100 - rodzaje:
TH100 aluminiowe pokryte lakierem bezbarwnym
Lamele aluminiowe z końcówkami z tworzywa sztucznego (zapobiegającymi wzajemnemu przesuwaniu się lameli) – gwarantują bezszelestne i lekkie prowadzenie bramy. Powierzchnia standardowa – aluminiowa, pokryta lakierem bezbarwnym. Maksymalny wymiar szerokości bramy: 12000 mm. Profil zamykający, w produkcji seryjnej, jest pokryty lakierem bezbarwnym.
TH100 lakierowane (powierzchnie specjalne)
Analogiczne w wykonaniu (jw.), jednak o powierzchni lakierowanej jednostronnie lub dwustronnie – do wymiaru 6000 x 5000 mm za dopłatą. Profil zamykający, w produkcji seryjnej, jest pokryty lakierem bezbarwnym.
THGL100 aluminiowe oszklone
Podwójnie oszklone lamele z otworami świetlnymi z wsuniętą, dwupowłokową szybą z tworzywa sztucznego (o parametrach przejrzystości gorszych niż szkło). Możliwe jest stosowanie max. 10 lameli z otworami świetlnymi w jednej bramie rolowanej. Powierzchnia lameli jest analogiczna do powierzchni TH100.

Brama rolowana Th 80

Bramy rolowane TH80 to izolowane cieplnie aluminiowe powierzchnie; lakier bezbarwny lub w kolorze RAL; możliwość zastosowania lameli z otworami świetlnymi.
Powierzchnia standardowa tych bram jest aluminiowa, pokryta lakierem bezbarwnym. Istnieje również możliwość, po wcześniejszej konsultacji, pokrycia bramy lakierem kolorowym. Profil wykończeniowy w kolorze naturalnego aluminium.
Lamele aluminiowe 80 mm – dwuścienne o grubości 20 mm. Profil o rdzeniu z pianki poliuretanowej, izolowany cieplnie, wykonany w technologii bezklejowej, która gwarantuje jego większą stabilność. Specjalnie wykonana forma profilu wysokiego gatunku, umożliwia ciasne zwijanie pancerza i zmniejszoną wysokość nadproża.

Bramy Th80 - rodzaje:

TH80 aluminiowe pokryte lakierem bezbarwnym
Lamele aluminiowe 80 mm o optymalnych właściwościach nawijania i prowadzenia, które umożliwiają bezszelestną pracę i mniejszą ścieralność pancerza. Końcówki z tworzywa sztucznego zapobiegają wzajemnemu przesuwaniu się lameli i zapewniają precyzyjne prowadzenie bramy. Wymiary zamówieniowe: max. 5000 x 5000 mm.
TH80 lakierowane (powierzchnie specjalne)
Analogiczne w wykonaniu (jw.), jednak o powierzchni lakierowanej jednostronnie lub dwustronnie za dopłatą. Profil zamykający, w produkcji seryjnej, jest pokryty lakierem bezbarwnym.
THGL80 aluminiowe oszklone
Podwójnie oszklone lamele z otworami świetlnymi z wsuniętą, dwupowłokową szybą z tworzywa sztucznego (o parametrach przejrzystości gorszych niż szkło). Możliwe jest stosowanie max. 5 lameli z otworami świetlnymi w jednej bramie rolowanej. Powierzchnia lameli analogiczna do powierzchni TH80.

Brama rolowana V80 i V80 L

Jak są zbudowane bramy rolowane V80? Dwa rodzaje powierzchni:

Powierzchnia standardowa – aluminiowa, pokryta lakierem bezbarwnym lub stalowa, ocynkowana metodą Sendzimira. Istnieje również możliwość, po wcześniejszej konsultacji, pokrycia bramy lakierem kolorowym. V80L lamele napowietrzające

Powierzchnia standardowa – stal ocynkowana metodą Sendzimira. Istnieje również możliwość, po wcześniejszej konsultacji, pokrycia bramy lakierem kolorowym.

Bramy V80 - rodzaje:

V80 aluminiowe lub stalowe
Jednościenne lamele 80 mm o profilowaniu klasycznym w dwóch różnych wariantach: aluminiowe o grubości od 1 do 1,25 mm, odporne na wpływ warunków atmosferycznych (powierzchnia aluminiowa, naturalna); stalowe o grubości od 0,75 do 1 mm (powierzchnia ocynkowana metodą Sendzimira).
V80 aluminiowe lub stalowe
Lamele aluminiowe lub stalowe – grubość profilu zależna od wielkości bramy. W punktach zawiasowych występuje zabezpieczenie przed wzajemnym przesuwaniem się lameli.
V80 lakierowane (powierzchnie specjalne)
Analogiczne w wykonaniu (jw.), jednak o powierzchni lakierowanej jednostronnie lub dwustronnie do wymiarów: max. 6000 x 5000 mm (aluminium), 4500 x 4000 mm (stal).
V80 L stalowe
Jednościenne lamele napowietrzające, produkowane tylko w wersji stalowej, o grubości 1 mm z perforacją 5 mm i ok. 25 % przepuszczalności powietrza. Powierzchnia standardowa, ocynkowana metodą Sendzimira. Obustronne pokrycie bramy lakierem barwnym za dopłatą.

Potwierdzone bezpieczeństwo

Nasze bramy i kraty rolowane odpowiadają europejskim normom bezpieczeństwa – te w najczęściej stosowanych wymiarach posiadają certyfikat TÜV. Elementem wyposażenia bram, który został poddany testom bezpieczeństwa, jest także nasadzany napęd elektryczny ze zintegrowanym urządzeniem chwytakowym oraz urządzeniem sterowniczym.
Novoferm z łatwością pomaga realizować pomysły i wyobrażenia techniczne – proponując rozwiązania przeciwpożarowe wysokiej jakości oraz dysponując jedynym w swoim rodzaju serwisem obsługi.

Funkcjonalność i różnorodność zastosowań

Nasze bramy rolowane to uniwersalne rozwiązania do zamykania otworów budynków i hal. Produkowane są na zamówienie i odpowiadają wszystkim obowiązującym normom i dyrektywom jakościowym. Montaż bram wykonywany jest według obowiązujących przepisów DIN. Bramy Novoferm są synonimemjakości i estetycznego wizerunku, dzięki interesującemu kształtowi profilu i wysokiej jakości powłoce bram aluminiowych – wykonanej z lakieru bezbarwnego. Na życzenie klienta możliwe jest także wykonanie powierzchni bramy pokrytej kolorowym lakierem.

Powierzchnie i możliwości zastosowań - bramy rolowane

Niestandardowo wielkie wymiary – posiadamy rozwiązania techniczne dla prawie każdego problemu logistycznego.
Oferujemy drzwi wślizgowe w części stałej lub w części ruchomej bramy – o wyglądzie analogicznym do wyglądu pancerza (także z lamelami świetlnymi).
Oferujemy różnorodne możliwości zastosowania bram i krat rolowanych – także w pomieszczeniach zamkniętych.
W przypadku braku miejsca wewnątrz pomieszczeń oferujemy rolety zewnętrzne, odporne na warunki atmosferyczne.
W firmach logistycznych bramy rolowane gwarantują bezkolizyjną i bezpieczną pracę.
Wycięcia otworów świetlnych łączą prześwit (transparencję), jasność i możliwość obserwacji z właściwościami cieplnymi i oszczędnością energii cieplnej.
W wyjątkowych sytuacjach montażowych oraz na specjalne życzenie klienta oferujemy różnorodne i indywidualne rozwiązania.
Kraty rolowane – idealne dla podziemnych parkingów, gwarantują swobodną wentylację przy jednoczesnym bezpiecznym zamknięciu.
Standardowo posiadamy w programie sterowanie z tastaturą foliową ‘Otwarte-Stop-Zamknięte’ w połączeniu czuwakowym – współpracującym z powszechnie używanymi systemami sterowania.
Możliwy jest także zakup profili stalowych lub aluminiowych pokrytych lakierem końcowym, według spisu zestawu kolorów RAL.

Wersje specjalne i urządzenia dodatkowe

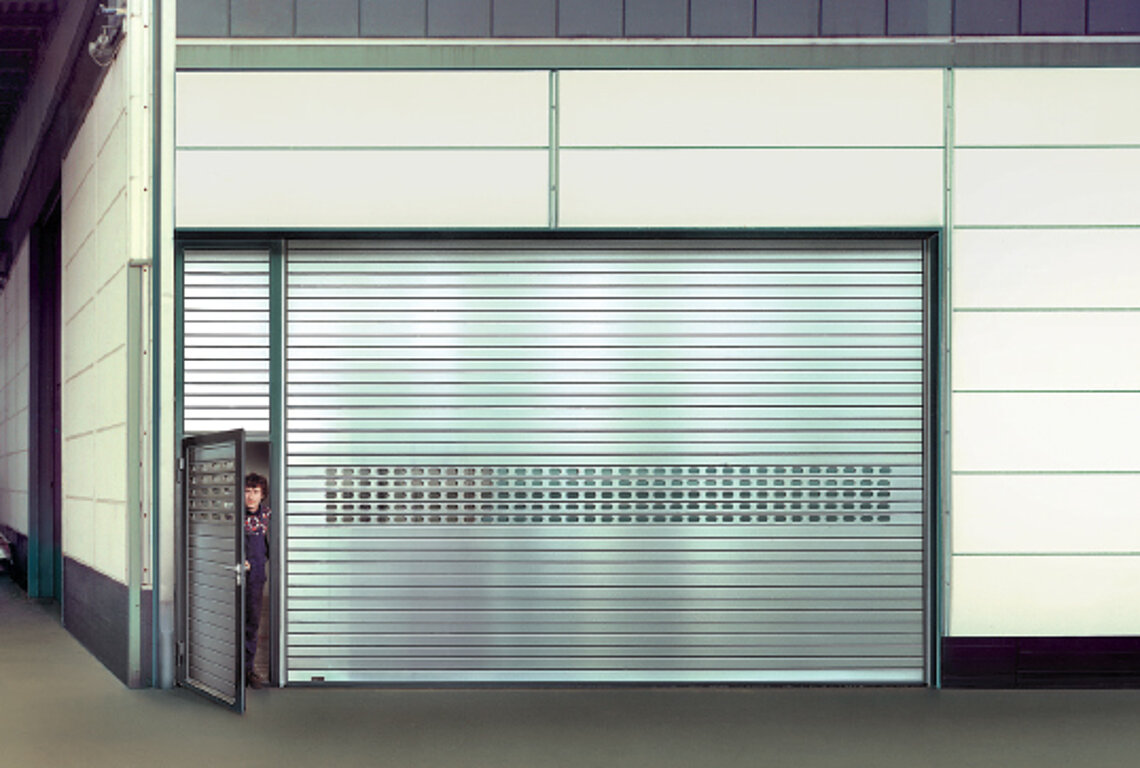

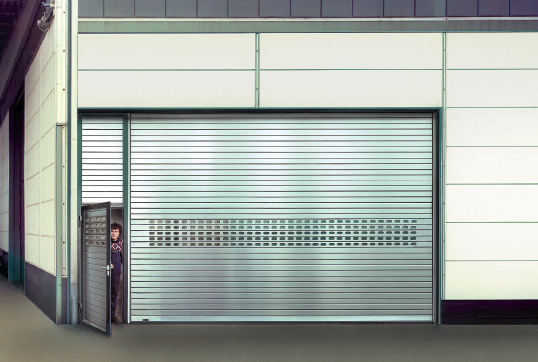

Drzwi przejściowe
Wymiary znormalizowane (875 x 2000 mm) dla ruchu osobowego, przy zamkniętej bramie. Umieszczone w ruchomej lub stałej części bramy (szerokość całkowita ok. 1050 mm).

Wersja A: drzwi wślizgowe jako dwuścienne, jednoskrzydłowe drzwi wielofunkcyjne. Część górna dwuścienna z wypełnieniem izolującym, ocynkowana i gruntowana (pokryta farbą podkładową).
Wersja B: drzwi wślizgowe i część górna wypełnione lamelami bramy rolowanej. Konstrukcja stelażu ocynkowana i gruntowana.
Wersja C: wymiary specjalne na zamówienie.

Zabezpieczenie antywłamaniowe

przeciw podnoszeniu pancerza bram rolowanych. Składa się z zamka przygotowanego dla cylindra profilowanego (cylinder w zakresie klienta), uchwytu, bocznie zamykanej żerdzi i kontaktu wyłącznika.

Automatyczne zaryglowanie systemem serwo

Automatyczne, obustronne zaryglowanie sworzniowe. Pancerz zostaje zaryglowany w konstrukcji bramy poprzez wysuwające się z obu stron sworznie stalowe.

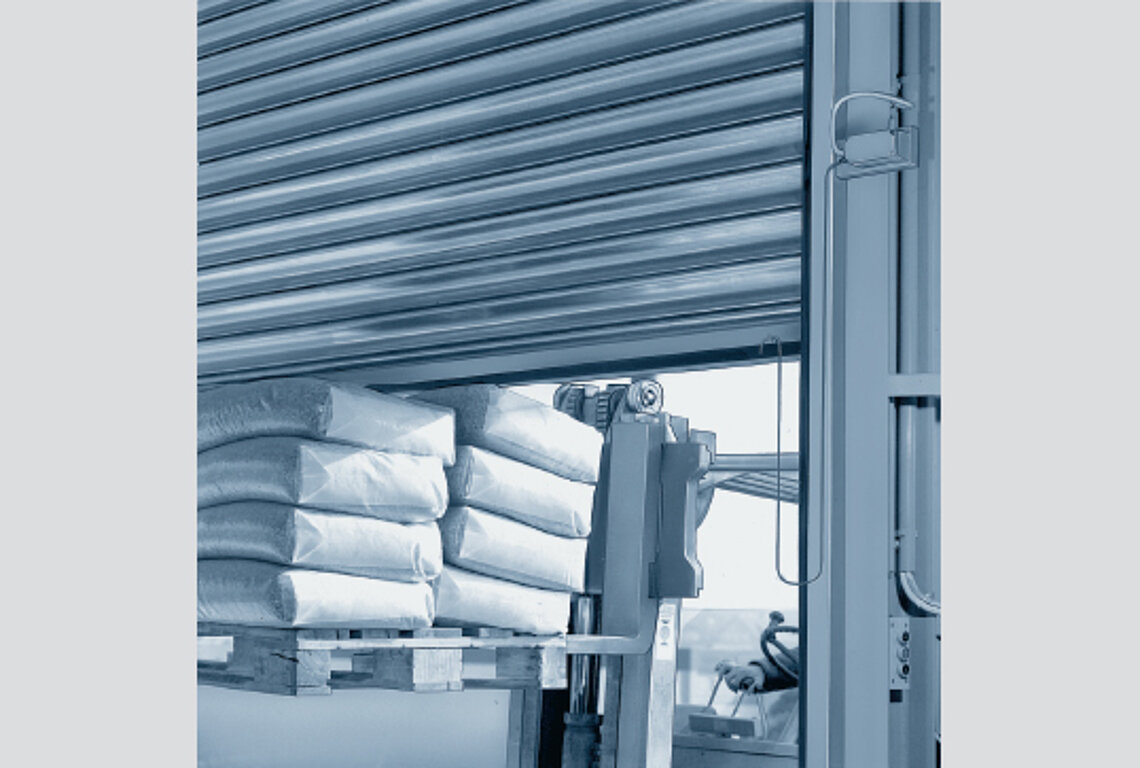

Listwa kontaktowa

Zabezpieczenie przeciwwypadkowe umieszczone pod profilem zamykającym na dolnej krawędzi bramy. Powoduje jej zatrzymanie, gdy pancerz bramy napotka na przeszkodę – wtedy następuje ruch pancerza do góry. W standardzie dla bram uruchamianych automatycznie; na życzenie w przypadku zamówienia innych bram.

Uruchomienie awaryjne z podłogi z awaryjnym łańcuchem ręcznym.

Konstrukcje specjalne za dopłatą.

Dodatkowe wyposażenie

Pozioma blenda nadproża

Konieczna w przypadku cofniętego nadproża. Ustalona, kantowana, z blachy ocynkowanej w zależności od rodzaju.

Pionowa blenda nadproża

Konieczna w przypadku braku nadproża. Wykonana z tych samych profili co pancerz. Ustalona, obramowana ramą stalową – do wyboru okantowanie blendy z blachy ocynkowanej.

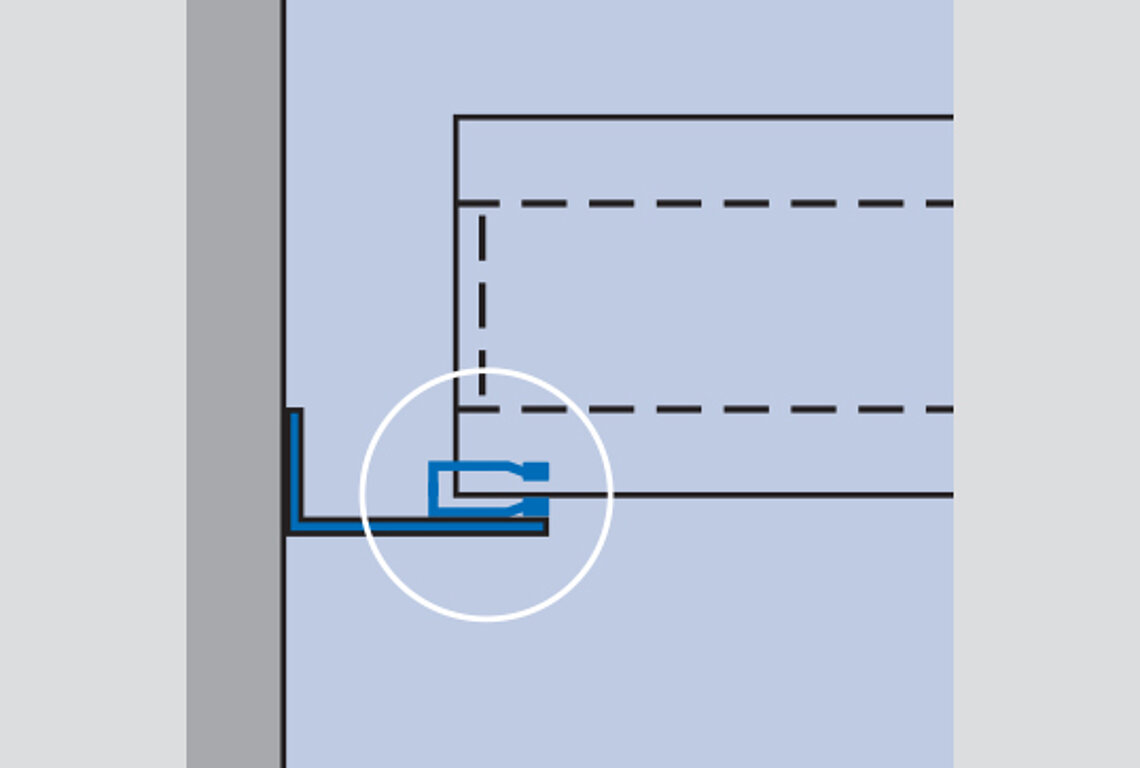

Boczny profil obramowania

Jest konieczny w przypadku, gdy plac do montażu bramy jest zbyt mały lub, gdy go całkowicie brak. Profil stalowy jest dostosowany rozmiarami do ciężaru bramy.

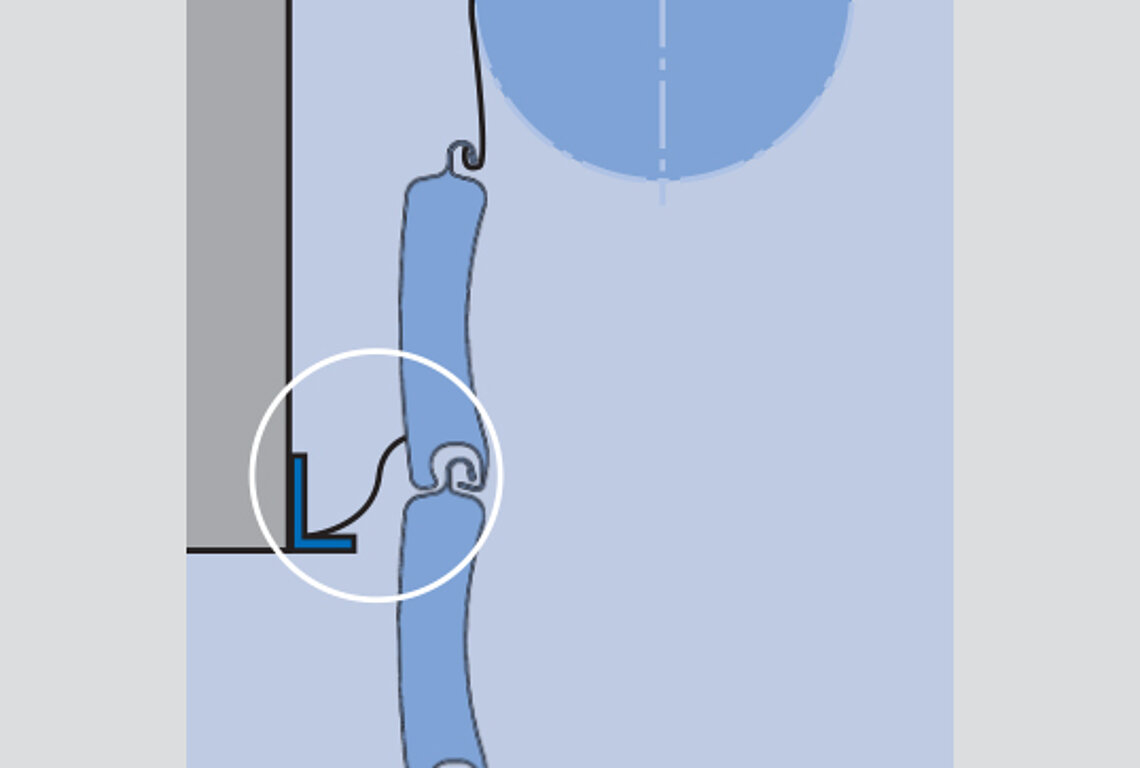

Uszczelnienie nadproża dla bramy TH80

Zabezpiecza przed utratą ciepła i przeciągami, poprzez zastosowanie profilu TH80 ze zintegrowaną uszczelką z tworzywa sztucznego.

Uszczelki nadproża dla bram V80 i TH100

Zabezpieczają przed utratą ciepła i przeciągami: dla typu V80 – szczotki perlonowe, dla typu TH100 (do szer. 5 m) z uszczelką wargową – od szer. 5 m ze szczotkami perlonowymi.
