Superszybka kompaktowa brama spiralna

W często użytkowanych otworach zewnętrznych montowane są zazwyczaj dwie bramy: izolowana brama segmentowa zamykana na noc i brama szybkobieżna pracująca w dzień. Brama NovoSpeed Thermo jest połączeniem bramy izolacyjnej i szybkobieżnej, więc sprawdza się wszędzie tam, gdzie znaczenie mają szybka praca i wysokie parametry izolacyjne.

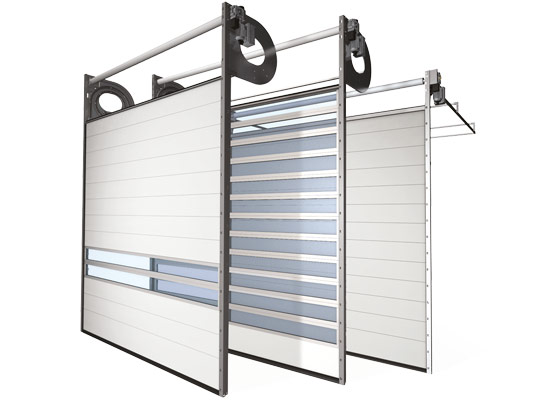

Brama NovoSpeed Thermo/ NovoSpeed Thermo S600

Brama NovoSpeed Thermo S600 posiada identyczny system napędu jak spiralna brama NovoSpeed Thermo, ale jest wyposażona w standardowy system prowadnic. Ten typ bramy otwiera się 6 razy szybciej niż standardowa brama segmentowa i wymaga jedynie 600 mm wolnego nadproża. Bramy NovoSpeed Thermo i Novospeed Thermo S600 posiadają segmenty o standardowej wysokości 366 mm. Jeśli dla bamy Novospeed Thermo S600 nie ma wystarczającej ilości miejsca w głębi pomieszczenia, rekomendowane jest zamontowanie bramy szybkobieżnej NovoSpeed Thermo.

Zalety bramy NovoSpeed Thermo:

niskie koszty obsługi (200 000 cykli, brak sprężyn balansujących)
wyprzedzająca krawędź bezpieczeństwa lub kurtyna świetlna
3 klasa odporności wiatrowej
bardzo dobre właściwości izolacyjne
duża prędkość otwierania (1,1 m/s – w zależności od wymiarów)
szeroka gama kolorystyczna (bramy dostępne w szerokiej palecie kolorów RAL)
elastyczność zastosowań (także w miejscach, w których konstrukcja budynku uniemożliwia zamontowanie poziomych prowadnic)
wytrzymałość: spiralnie nawijanie minimalizuje ryzyko tarcia paneli (panele nie stykają się)

Współczynnik U dla bramy NovoSpeed/S600 Thermo ISO 40 5000 x 5000 mm: 1,77 W/m²K

Współczynnik U dla bramy NovoSpeed/S600 Thermo ALU 40 5000 x 5000 mm:4,25 W/m²K

Brama NovoSpeed Thermo i S600 – dane techniczne

Przestrzeń montażowa

Brama spiralna NovoSpeed zwija się w kierunku wewnętrznej fasady budynku i wymaga przestrzeni 1100 mm x 1200 mm ponad bramą, a także 350 mm po stronie napędu i 120 mm po stronie bez napędu.

Specyfikacja	NovoSpoeed Thermo	S600
Maks. połać bramy	25 m2 (350 kg)	25 m2 (350 kg)
Maks. szerokość	5000 mm	5000 mm
Maks. wysokość	5000 mm	5000 mm
Standardowa wysokość panelu	366 - 610 mm	366 – 610 mm
Prędkość otwierania	1,1 m/s	1,1 m/s
Prędkość zamykania	0,5 m/s	0,5 m/s
Grubość segmentu	40 mm	40 mm
Połączenie sekcji	Zabezpieczenie palców	Zabezpieczenie palców
Segment ALU – opcjonalnie	Tak	Tak
Współczynnik U dla wymiaru 5000 x 5000 mm	1,77 W/m2K (segmenty Thermo)	1,77 W/m2K (segmenty Thermo)

Konstrukcja bramy NovoSpeed Thermo

Połączenie segmentów
Połączenia pomiędzy segmentami ISO i ALU są wiatroszczelne (3 klasa parcia wiatru) i wodoszczelne

Aluminiowy wał bramy
Bramy spiralne NovoSpeed Thermo i S600 wyposażone są w napęd niewspomagający sprężyn: napęd osadzony bezpośrednio na wale aluminiowym.

Koncepcja napędu
Nierozłączalny system „łańcuch/linki stalowe” zapewnia precyzyjną i kontrolowaną pracę bramy, nawet przy dużych prędkościach.

Bezpieczeństwo
Zarówno brama NovoSpeed Thermo, jak i brama S600 mogą być wyposażone w wyprzedzającą krawędź bezpieczeństwa lub kurtynę świetlną. Wyprzedzająca krawędź bezpieczeństwa montowana jest u podstawy bramy. Kurtyna świetlna składa się z odbiornika i nadajnika, które wbudowane są w prowadnice pionowe – dzięki temu wyeliminowane zostaje okablowanie na segmencie bramy, co dodatkowo zwiększa jej trwałość.

Kompaktowe zawiasy boczne
Dla maksymalnego bezpieczeństwa zawiasy boczne są niemal płaskie, co zapewnia doskonałe dopasowanie z pionowymi uszczelkami bocznymi.
